Projektierungshilfen für das Elpan-Heizungssystem.
Obwohl der Wärmebedarf für jeden Raum unterschiedlich ist, kann man diesen nach der Faustregel Länge x Breite x Höhe x 25 ermitteln. So erhält man die erforderliche Heizleistung für einen normal isolierten Raum.
Beispiel: Ein Raum mit einer Fläche von 4 x 5,5m und einer Höhe von 2,3m hat einen Verbrauch von 1265 W
(4 x 5,5 x 2,3 x 25 = 1265 W)
Das Elpan-Heizungssystem beheizt die Wohnung nach dem Wärmeumschließungsprinzip, d. h. die Fußleistenheizungsmodule werden im Raum entlang der 4 Wände montiert. Türrahmen und sonstige Stellen, wo eine Montage nicht möglich ist, sind zu vernachlässigen.
| Elpan-Module geben folgende Leistungen: | Erforderliche Anzahl Module (bei Raumgrößen): |
| Type | Watt | Länge in mm. | Raumgröße | Watt | A-Module | |
| A | 170 | 1200 | 6 m² | 345 | 3 | |
| B | 120 | 1200 | 10 m² | 575 | 4 | |
| C | 110 | 850 | 25 m² | 1437 | 9 | |
| D | 40 | 400 | 50 m² | 2875 | 17 |
Durch eine empfohlene, leichte Überdimensionierung im Modulbedarf wird der Energieverbrauch nicht erhöht, sondern eine bessere Wärmeverteilung erzielt.
Die Montage der Elpan-Module erfolgt stets im Uhrzeigersinn.

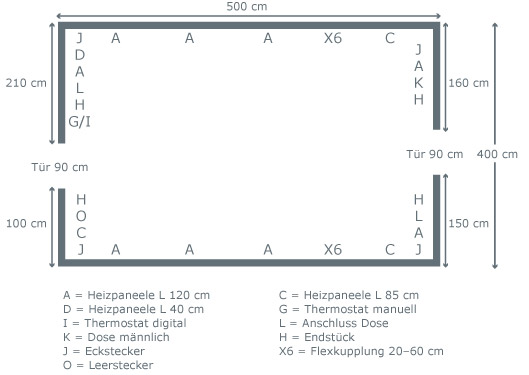

Skizze zu einem Montagebeispiel
|
Thermostat an der Wand. 220 V Anschluss über dieses an die L-Box Elpan liefert 2 verschiedene Thermostate: 1. G: Manuell einstellbares Thermostat, das 2300 W ansteuern kann. 2. I: Thermostat mit Automat. Nachtabsenkung und Wochenprogramm, das max. 1840 W ansteuern kann. |
|
Entnehmen Sie bitte der Produktübersicht die Bedeutung der einzelnen Buchstaben. Zum Abschluss werden die E-Blendleisten zugeschnitten und über den offenen Abschnitten montiert
Vergessen Sie nicht, dass Sie in den Folgejahren durch das Wärmeumschließungsprinzip 20-25% der Heizkosten sparen.
